光纖通信中差頻偏振調制全Stokes參量測量研究
【關鍵詞】 彈光調制器； Stokes參量； 偏振測量； 偏振編碼； 光纖通信；
1 緒論
1.1 選題的背景、目的和意義
隨著高速光纖通信的不斷發展，速率達到40Gb/S以來，現有編碼格式中的非線性效應和偏振摸色散 PMD 等問題逐漸凸顯。非線性效應是由于在高速系統中，隨著碼率的提高，為了獲得和低速相等的信噪比，入纖光功率須大幅值增加，這樣碼元疊加所引起的功率波動在 WDM 中將會非常劇烈，出現一系列光放大器和光纖的非線性效應[1]；偏振摸色散 PMD，因為碼元脈沖的寬度在高速信號中非常窄，從而導致 PMD 容限降低，如果外界環境不變的情況下，傳輸距離就會縮短的非常厲害[2]。人們開始尋找新的編碼方式克服現有方法中的不足。例如近幾年來又出現了載波抑制 RZ 碼(CSRZ: carrier-suppressed RZ)、單邊帶 RZ(SSB-RZ:Single-Side-Band RZ)碼等新的碼形[3]，以及二次編碼技術[4-5]。合新碼型(例如 CSRZ-DPSK 等編碼格式)的二次編碼可以使傳輸性能得到優化，使傳輸距離和速率得到提高，使本征色散和偏振模色散得到一定程度的降低，曾經日本色散位移光纖中實現 43Gbps CSRZ- DPSK 碼的 4,300km 成功傳輸[4]，朗訊公司[5]通過RZ-DPSK 編碼實現了單偏振光纖 650km 的成功傳輸，跨越距離為 130km，速率為170Gbit/s。雖然高速光纖傳輸系統使用新型編碼格式下，傳輸性能在一定程度上得到了優化，由非線性效應和偏振模色散共同造成的功率消耗大的問題一直困擾著我們。
可用于編碼的基本光參量有強度參量、相位參量和偏振參量，在這三個參量中，強度參量和相位參量主要用于低速范圍，到了高速范圍這兩個參量在進行編碼時遇到了很多困難，都難于克服。于是我們想尋求新的方法，利用偏振進行編碼。貝爾實驗室的A.H.Gnauck 曾做過這方面的實驗，并且成功的驗證了利用偏振進行編碼時，可以有效的解決高速范圍中產生的非線性和譜效率問題。偏振編碼是通過光信號的偏振形態攜帶信息進行編碼的，偏振態的測量對我們進行編碼來說非常重要，所以在高速光纖通信系統中偏振測量技術越來越引起人們的重視。
現有的偏振測量方法根據其原理的不同可以分為以下三類：其中第一類是電光調制法[7]，第二類是液晶相位延遲法(LCVR)[8]，第三類是彈光調制法[9-10]。電光調制法測量的精度是有限的，因為需要人為控制電機的機械旋轉。液晶相位延遲法(LCVR)需通過控制電壓的改變來實現，測量的速度受電壓變化的影響。彈光調制法利用互差頻鎖相實現 Stokes 參量的測量，目前的彈光調制偏振測量主要是基于單彈光和雙彈光調制，對于單彈光調制雖然可以測出全Stokes參量，但是鎖相的是高頻，對探測器的要求很高，且容易失真，很難探測到線陣和面陣；雙彈光調制雖然可以鎖相低頻，但是不能測出全Stokes 參量，需要多組裝置。所以彈光調制偏振測量的方法有待進一步研究。
......................................
1.2 國內外研究現狀
1.2.1 光纖系統中的偏振問題與研究現狀
隨著傳輸速率的不斷提高，由光纖本身的缺陷造成的損害越來越嚴重。光纖本身的缺陷主要是由以下原因造成的：第一，由于光纖本身的非對稱性、非均勻性、殘余應力等偏振相關隱患，容易產生偏振效應。第二，光纖大多搭建在外面，環境對其造成了很大的影響，譬如光纖內部的無規則雙折射都可以由光纖的殘余應力、光學非均勻和光纜受到曲折、壓力、震蕩等造成，它受環境的影響是隨著時間不斷發生改變的，從而使光的偏振態在光纖中傳輸時的發生改變，繼而造成光信號偏振態的不穩定。在不同的環境下，光纖偏振態變化的速度是不同的，如圖 1.1 所示。

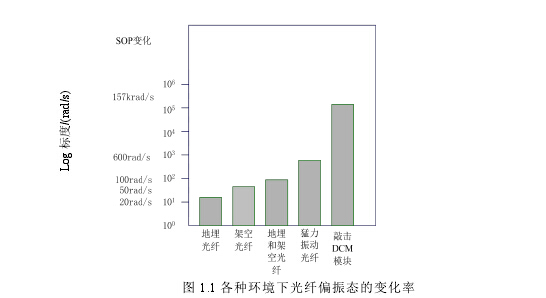

圖 1.1 各種環境下光纖偏振態的變化率由圖 1.1 可得，地埋光纖的光束偏振態改變大約是 20rad/s，架空光纖的光束偏振態改變大約是 50rad/s[14]，地埋和架空混合光纖的光束偏振態改變大約是 100rad/s[15]，強力的振蕩幾米環起來的光纖后光束偏振態改變大約是 600rad/s[16]，敲打骨干網中色散補償光纖模塊（DCM），由幾千米的色散補償光纖盤構成，可使光束偏振態的改變是157krad/s[17]。在外界干擾比較大時，輸出偏振態的改變的劇烈程度隨外界干擾的大小而改變。
在實際光纖通信中，傳輸光的偏振態的復雜變化引入了大量的噪聲和擾動這種復雜變化主要原因是光信號在光纖中的傳輸是無規律和波動的，這主要是由于偏振形態隨著光纖不斷發生改變，每一點的偏振形態在光纖中又是隨著時間的變化而變化的，這也給最后的信號的解調帶來了難題。因此，對光纖的偏振特性進行深入的研究變得非常重要，它是高速光纖通信系統中與由于偏振引起的影響中最主要的問題，就是探索引起各種偏振效應的原因以及光纖系統中偏振態隨機變化的規律。
偏振現象是 E.snitzer 等人于 1961 年首次觀察到的，并且是在玻璃纖維波導中發現的[18]。在此之后隨著光纖的出現，人們對光纖制造過程中產生的偏振特性產生興趣，在研究過程中發現了多種偏振特性，如外界環境引發的光纖波導形狀、結構雙折射和材料雙折射等偏振特性。V.Ramaswamy 等人研究了保偏光纖的制作方法，主要是通過加大非圓單模光纖的幾何非對稱性來實現的[19]。R.Rashleigh 等人提出了單模光纖的偏振模色散問題[20]。R.Ulrich 等人于 1979 年首次分析了偏振效應，僅限于在扭轉光纖中的理論分析[21]，這種單模光纖的偏振穩定性也引起了人們的關注[22]。R.Ulrich 等人于 1980 年對單模光纖的扭曲光彈效應進行了理論上的分析[23]。S.Rashleigh 于 1983 年對應力雙折射公式做了比較系統的歸納[24]。偏振控制的研究幾乎與單模光纖同時出現，1979 年，M.Johnson 等人首次提出了偏振控制的概念，并制作了一種簡單的基于光纖的偏振控制器，實現對偏振的有效控制[25]。1989 年無端偏振控制器成功研制[26]，2002 年新型低壓液晶偏振控制器問世[27]，2003 年 T.Yoshino 等又研制出了高速全光纖偏振控制器[28],將偏振控制器推向了高速領域。2006 年清華大學的 Y.Zhang 等人制作的偏振控制器用新材料磁光晶體進行控制，大大提高的響應速度，可達 150 微秒[29]。2012 年，北京郵電大學的馬海強等人設計了一種高速率、高精度的全光纖偏振控制方法，可以對由于環境變化使光纖發生形變的額外雙折射效應進行自動補償，提高了系統的抗干擾能力[30]。
.......................................
2 偏振光的數學描述方法
為了定量的表達被測偏振光通過各種光學元件、材料或器件之后的光學變化，需要確定表達光束偏振形態的表達式和光學器件變換的表達式，這為偏振光信息處理提供了理論基礎[46]。常用的偏振光表示方法分為數學表示法和幾何表示法。數學表示法有：電矢分量方法、瓊斯矢量方法、Stokes 矢量表示法；幾何表示法有：復平面表示法、布卡爾球作圖法，它們具有各自不同的方式同時又相互聯系，在測量過程中為了使計算步驟得到簡化我們需要選擇最優的描述方法。
其中一種最廣泛和常用的方法是Stokes參量表示法，所謂最廣泛是指通過測量 Stokes參量，我們可以推導出光束偏振形態的其他所有形式的表達式。最常用是指 Stokes 參量可用于表示光束全部的偏振形態。
2.1 電矢分量方法
依據經典波動理論的一種方法即電矢分量方法。在笛卡兒坐標系中，我們設某一平面單色偏振波是沿著 z 軸方向傳播的，其三個電矢量分別表示如下[47]:
若用到光波的復數表達形式時，(2.1)式中的 Ex、Ey兩分量可以表示如下:
為了計算簡便我們采用了復數表示式，但是運算結果的表達式中虛部無實際意義，只有實部才有實際意義。通常情況下，組合成的電矢量尾端為一橢圓。即:
它描述的是電參量尾部走過的曲線是一個內接橢圓，在 x 軸上大小是 A，在 y 軸上大小是 B 的長方形區域中。參量尾部的旋轉取向由δ的取值范圍決定，當-π＜δ≤0時，E 掃描方向與 k 是成右手螺旋關系，即為右旋；當0＜δ≤π時，光的傳播方向 k 與 E 掃描方向成左手螺旋關系，即為左旋如圖 2.1(a)所示。當δ=π/2時，是正橢圓偏振光，其橢圓曲線的長軸位于 x 軸上，短軸位于 y 軸上；當δ=0, π時，得到的是線偏振光。其電參量尾部在圖 2.1(b)所示的長方形的對角線上作直線振動。當同時有 A=B 時，則為圓偏振光，電矢量尾部作圓周運動，半徑是 A[48]。
..................................
2.2 瓊斯矢量
可以使用相互垂直的兩個振動分量表示單色的處于完全偏振狀態下的偏振光。瓊斯矢量就是用一個二行一列的矩陣來表示偏振光，于 1941 年 Jones 首先提出。它描述的Jones 矢量是用復振幅分量表示出來的，分布在沿光傳播方向上的某點，以二元矢量的形式表現出來。其定義為：
其中，δy-δx=δ，由于相位的2π的周期性，規定相位差δ的主值取值范圍為：-π≤δ≤π，當δ=0時，x，y 同相位，當δ=±π時，x，y 分量是反相的。當-π＜δ＜0時，則 y 分量落后于 x 分量，當0＜δ＜π 時，y 分量超前于 x 分量。
式（2.4）的系數ej( wt-kz) 是 x 和 y 分量所共同具有的相位部分，這一系數是可以省略的，因為在運算過程中，偏振光經光學系統的變換，我們需要的只是相異的部分，除去兩個偏振光即兩個 Jones 矩陣的相加外，這一系數可以忽略不計。需要注意的后在比較兩個分量的相位時都是在同一地點，即 x，y 分量的相位在平面上都按照 t 隨著時間的變化而改變；同一時刻，x，y 分量的相位在空間上都按-kz 隨著 z 的變化而改變；如果我們對運算結果有要求的時候，可以把這一項再加到運算中，這一過程還是非常有意義的，即使是在運算過程中對絕對相位起關鍵性作用[49-50]。是，今后在比較兩個分量的相位時都是在同一地點，即 x，y 分量的相位在平面上都按照 t 隨著時間的變化而改變；同一時刻，x，y 分量的相位在空間上都按-kz 隨著 z 的變化而改變；如果我們對運算結果有要求的時候，可以把這一項再加到運算中，這一過程還是非常有意義的，即使是在運算過程中對絕對相位起關鍵性作用[49-50]。
