發布時間：2014-09-30 20:16

【摘要】 新世紀加快了鐵路建設的步伐,這對鐵路橋梁建設提出了更高的要求。鋼桁梁斜拉橋以其合理的受力特點,不俗的跨越能力,得到了迅速發展和廣泛應用。鋼桁梁斜拉橋桿件較多,目標要求值高,施工及控制過程極其復雜,因此必須對整個橋梁的施工過程進行嚴格的控制。論文在學習和總結前人研究工作的基礎上,以貴廣鐵路北江特大橋?yàn)楣こ瘫尘?對鐵路鋼桁梁斜拉橋的施工控制進行了研究。首先,介紹了斜拉橋和鋼桁梁斜拉橋的發展現狀以及鐵路斜拉橋的特點,接著對斜拉橋施工控制的重要性、任務和內容、原則和方法、影響斜拉橋施工控制的因素和施工控制計算的方法進行了深入的研究。其次,針對正在施工中的北江特大橋,應用橋梁結構分析軟件Midas Civil建立計算模型,對整個施工過程進行計算分析。研究了各個結構參數變化對結構的影響,得出較敏感的結構參數,并根據現場實測結果利用卡爾曼濾波法進行參數識別。再次,對關鍵的施工階段進行了分析,通過實測數據與理論數據的對比,分析了誤差產生的原因,提出改進的措施和方法。最后,對北江特大橋的各個施工階段進行穩定分析,得到了結構的失穩模態,并驗證橋梁穩定性是否滿足要求。 更多還原

第1章緒論

1.1斜拉橋的發展概況
斜拉橋的支承體系由受拉的鋼索組成，橋面體系由受壓的加勁梁構成。早在幾個世紀之前斜拉橋的雛形就己出現過。在很早的時候，爪哇和老捉就己有原始的竹制斜拉橋，這種斜拉橋剛出現時是斜吊在樹上，到后來慢慢發展成在竹柱上斜吊。用繩索斜拉的工作天橋曾出現在古埃及的海船上。1617年，意大利人設計了一種近似于斜拉橋和懸索橋的混合結構，它是用眼桿鐵鏈吊拉的橋梁，斜鏈的松她垂度非常明顯。由于技術和材料的限制，在后來的300余年中，斜拉橋的發展非常緩慢。此外，早期，幾座斜拉橋出現了倒塌。所以在后來相當長一段時期，斜拉橋的發展曾處于停滯的境地。
1938年，基辛格首先認識到斜拉橋結構體系的優越性，并大力提倡。他指出，為了消除長索自重垂度帶來的柔性影響必須對斜拉索施加足夠高的應力，以使梁體的變形保持在較低范圍內。1956年，瑞典的斯特倫松德橋拉開了現代斜拉橋建設的序幕。1958年，主跨為260m的西奧多修斯橋在原聯邦德國的Dusseldorf建成，它鞏固了現代斜拉橋的地位。
隨著電子計算機的發展，上世紀60年代密索體系的斜拉橋開始被采用，這解決了疏索體系斜拉橋主梁較重而且配筋較多的缺點。
1967年，主跨280m的福瑞德里西一埃伯特橋在前德意志聯邦共和國的波恩建成，它采用了單索面的密索體系。這樣不僅使得錨固點的集中力減小，而且易于懸臂施工，后來許多斜拉橋都釆用了這種構思。
1975年，跨徑為76m的云陽橋在中國四川省云陽縣建成，它揭開了中國建造斜拉橋的序幕。1991年，在中國上海建成主跨為423m的南浦大橋，是雙塔雙索面的，拉索呈扇形布置的疊合梁斜拉橋。
2005年建成通車的主橋跨徑組成為63m+257m+648m+257m+63m的南京長江三橋，是雙塔雙索面的鋼斜拉橋，漂浮體系，采用了鋼箱斷面的主梁和人字形曲線的鋼索塔。
蘇通長江公路大橋，位于江蘇省南通市和蘇州市之間，在江陰大橋以東82公里，在長江入海口以西108公里，路線全長為32.4公里。主要由南岸接線、跨江大橋和北岸接線三部分組成。其中，南接線長約9.2公里，北接線長約15.1公里，跨江大橋長8146米。跨江大橋的主橋?yàn)橹骺?088米的雙塔斜拉橋。
...............................

1.2鋼析梁斜拉橋的發展
1977年，日本建成了世界第一座鋼桁梁斜拉橋一一神戶六甲橋，該橋主跨220in，衍高8m，是雙層公路橋。主衍采用箱形斷面的上下弦桿，與正交異性的橋面板共同作用，提高了橋梁的整體剛度。

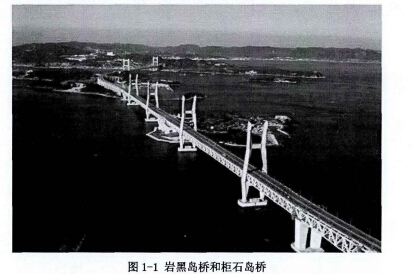

1988年，日本建成了世界著名的瀨戶大橋，它位于四國到本州之間，跨越瀨戶內海。全橋由多座斜拉橋、懸索橋與梁橋連結，構成了壯觀的橋梁群。其中有全長792m的柜石島橋和巖黑島橋兩座雙層結構公鐵兩用鋼衍梁斜拉橋。

1989年，日本建成了一座三跨連續鋼桁梁斜拉橋一一橫濱港大橋，該橋全長860m，主跨為460rn，主塔高172m，析高12m，主桁距31m，雙層公路橋面。
2000年，丹麥建成世界著名的主跨490m的厄勒桑特海峽大橋，是一座雙層結構公鐵兩用橋，是跨徑最大的鋼桁梁斜拉橋。
2011年開工修建的費馬恩海峽大橋，為雙層結構的公鐵兩用鋼衍梁斜拉橋，主跨為3 ×724m，預計2018年完工，鋼衍梁斜拉橋?qū)�會有新的發展。
隨著交通事業的發展，我國出現了很多鋼析梁斜拉橋。
2000年建成通車的完湖長江大橋位于安徽省憲湖市，是國內首座公鐵兩用鋼桁梁斜拉橋，主跨為312m，在世界上首創低塔斜拉公鐵橋。
武漢天興洲長江大橋于2004年開工建設，2009年建成通車，是雙塔三索面三主衍的公鐵兩用斜拉橋，為世界首座按四線鐵路修建的同類型的斜拉橋，是世界最大的公鐵兩用橋。
2011年9月30日，國內首座公路雙塔雙索面的鋼桁梁斜拉橋一一果子溝大橋正式通車。橋梁全長為700米，主塔高度分別是215. 5米和209米，橋面距谷底高達200米。
黃網長江大橋于2010年開建，預計2014年建成通車。全長4008米，其具有均居世界己建成同類型橋梁之首的主跨跨度、主析桿件傾斜度、斜拉索破斷力和抗壓抗拉支座。
瓊州海峽跨海大橋目前正在規劃修建，是我國首座公鐵兩用鋼衍梁斜拉跨海大橋，預計2020年建成通車，總投資約1400多億。


1. 3鐵路斜拉橋的特點
屬于柔性結構的斜拉橋用于鐵路，由于鐵路活載比公路活載大很多，為了行車的安全性和平穩性，索塔要求采用較大的塔高和截面，加勁梁也要采用比較大的截面剛度。當主梁采用鋼析梁時，自重較輕，斜拉索用量較小，這將導致斜拉橋的整體剛度下降，就需要用其他方式來彌補。當在斜拉橋中跨滿載時，由于鐵路荷載大，往往需要采用較大的邊跨來解決邊壤很大負反力的問題，但會導致剛度下降以及受力的不利。采用混凝土箱梁的邊跨用壓重解決邊墩負反力的問題比釆用鋼桁梁時要相對容易。典型的三跨斜拉橋的邊跨梁端轉角往往會比較大，為了滿足梁端轉角的要求，就必須要有更高要求的結構設計。在影響結構整體剛度的各種因素中，首要的是結構體系布置，其次是索塔梁構件。斜拉索剛度增加，結構整體剛度會有效提高，但它必須具備足夠的初始應力，而梁和塔剛度的增加對結構整體剛度的影響相對遲緩。此外，斜拉橋尾索的設計往往是疲勞控制，因其受到幅度較大的交變應力。
由上述可見，鐵路斜拉橋必須要構思采用新技術，綜合考慮各種因素來設計。
.............................

第2章斜拉橋施工控制理論

2. 1施工控制的必要性
斜拉橋是高次的超靜定結構，施工方法和安裝順序不同，則成橋后的結構狀態也不相同。隨著施工的不斷進行，結構的形式、荷載的形式、約束的條件等不斷地變化。而且結構的內力和位移在施工階段中具有繼承性，后一施工階段計算分析的基礎是前一施工階段的主梁線形和內力。所以，必須對斜拉橋的施工階段進行詳細的計算和分析，求得主梁線形、內力、索力和橋塔偏位等的理論計算值，并在施工中進行有效的控制，才能保證結構的變形和內力始終處于控制范圍內。
對斜拉橋的建設和運營來說，施工控制是非常重要的：
1.施工控制保證了斜拉橋建設的質量。建設一座斜拉橋，外觀和材質強度是重要的，但斜拉橋的內力和線形也是同等重要的。斜拉橋是高次超靜定結構，且有比較顯著的非線性效應，故在施工過程中，線形和內力是不斷變化的。只靠普通的手段來監督質量己經無法滿足要求。
2.施工控制過程中埋設的監控設備和建立的監控系統可以很好地服務于后期運營。所以，斜拉橋必須進行施工控制。
..........................

2.2施工控制的任務和內容
橋梁施工控制圍繞上述的控制任務而展幵。從總體上來看，橋梁施工控制工作內容，包括以下幾個方面。
1：幾何控制
在施工過程中，橋梁結構產生的變形會受到很多因素的影響，所以橋梁結構的立面標高和平面位置狀態會偏離預期，橋梁有可能難以順利合龍，成橋線形無法滿足設計要求。所以必須對橋梁實施幾何控制，調整結構實際位置與理想狀態之間的誤差在控制范圍內，并使成橋線形滿足設計要求。
2:應力控制
施工控制的一個重要的問題是施工過程和成橋狀態的橋梁結構的受力情況是否滿足設計要求。一般通過結構應力監測的方法來獲取實際的應力狀態，當發現應力的實測值和理論值誤差超限時要及時查找原因，然后進行調整，將誤差控制在允許范圍內。結構的應力控制好壞一般不容易被發現，但應力控制不好將危害結構，甚至發生結構破壞。因此，應力控制是非常重要的，必須對橋梁結構的應力實施嚴格的控制。
3：穩定控制
曾經有過許多橋梁在施工中由于失穩而發生全橋破壞的先例。洲河大橋位于我國四川省，它在吊裝主跨中段時發生了失穩破壞，因?yàn)閼冶垠w系的主梁承受著過大的軸力。加拿大的Quebec橋的南側錨錠桁架快要架完時，發生了突然的崩塌，因?yàn)閼冶鄱讼孪覘U的腹板屈曲。橋梁結構的安全跟橋梁結構的穩定性有著很大的關系。所以，在施工過程中要控制橋梁結構的整體穩定和局部穩定。應該建立完整的穩定監控系統，對動荷載或突發情況的影響作出快速反應，以保證橋梁施工的安全。但施工中可能發生的失穩目前還沒有可靠的監測手段，主要是注重于結構的穩定計算，求得穩定安全系數，同時依據結構發生的變形和應力情況，來判斷結構的穩定性并加以控制。規范中有關結構最小穩定系數的規定有待今后完善。還有，施工過程中所用的施工設施（纜索吊裝系統、掛籃、支架等）的穩定系數也應滿足要求。
4：安全控制
施工中的安全控制是非常重要的。只有保證施工中的安全，才能保證其他控制的有效實施和施工的不斷推進；反過來說，變形控制、應力控制和穩定控制如果能夠有效實施，安全也就得到了保障。所以，安全控制與其他控制是相輔相成的。影響施工安全的因素隨著結構形式的不同而不同，在施工控制中要根據實際的情況，確定安全控制重點。
.............................

第3章有限元模型的建立及計算分析...........................................15
3.1工程背景...........................................15
3. 1. 1工程概況...........................................15
3. 1. 2主要結構特點...........................................18
3. 1. 3施工流程...........................................19
3. 2計算模型的建立...........................................19
3. 2. 1斜拉橋各構件的模擬...........................................19
3. 2. 2混凝土收縮徐變及強度發展的模擬...........................................20
3. 2. 3邊界條件的模擬...........................................22
3. 2. 4施工階段劃分...........................................23
3. 3斜拉索的計算分析...........................................25
3. 3. 1斜拉索初張力的確定...........................................25
3. 3. 2調索計算...........................................26
3. 4中跨合龍誤差調整計算...........................................28
3. 5橋梁應力極值分析...........................................30
3. 6本章小結...........................................32
第4章結構參數敏感性分析和識別...........................................33
4. 1參數敏感性分析...........................................33
4. 2卡爾曼濾波法參數識別...........................................36
4. 2. 1基本理論...........................................36
4. 2. 2卡爾曼濾波法的應用...........................................39
4. 2. 3參數識別........................................... 39
4. 3本章小結...........................................47
第5章施工控制結果分析...........................................48
5. 15#斜拉索張拉完成后的數據分析...........................................48
5. 1. 1線形數據...........................................48
5. 1. 2索力數據...........................................49
5. 1. 3數據分析...........................................50
5. 2 7#斜拉索張拉完成后的數據分析...........................................51
5. 2. 1線形數據...........................................51
5. 2. 2索力數據...........................................52
5. 2. 3數據分析...........................................53
5. 3 8#斜拉索張拉完成后的數據分析...........................................54
5. 3.1線形數據...........................................54
5. 3. 2索力數據...........................................55
5. 3. 3數據分析...........................................57
5. 4中跨合龍階段分析...........................................57
5. 4. 1線形數據...........................................57
5. 4. 2索力數據...........................................59
5. 4. 3數據分析...........................................60
5. 5橋塔偏位分析...........................................61
5. 6應力數據分析...........................................62
5. 7本章小結...........................................63

第6章施工階段穩定性分析

6. 1引言
結構或構件處于平衡位置時，外界的微小的擾動使之偏離平衡位置。當擾動去除后，能自動恢復到初始平衡狀態的稱其具有穩定的初始平衡狀態；若不能回復到初始平衡狀態，則稱其具有不穩定的初始平衡狀態。
結構失穩指的是受外力作用下，結構的穩定平衡狀態開始喪失，稍有擾動，變形就迅速增大，最終使結構遭到破壞。橋梁結構的失穩現象有以下幾類：
1：個別構件的失穩；
2：部分結構或整個結構的失穩；
3：構件的局部失穩；局部失穩通常會導致整體失穩。
斜拉橋的壤塔梁承受著巨大的彎矩和軸力，在施工階段可能會出現失穩現象。
斜拉橋的穩定分析比較復雜。研究表明，由于斜拉橋結構很復雜，受力也十分復雜，其整體失穩很難說是面外失穩或面內失穩。世界對斜拉橋的穩定大多定義為：
K=極限荷載/設計荷載
K為穩定安全系數。按照這個定義，斜拉橋穩定的問題可以歸為結構承載能力的問題。

6. 2穩定分析理論
彈性穩定的問題可以分成兩類：一類是歐拉穩定問題，一類是極值穩定問題；歐拉穩定問題指的是，初應力處于某種臨界狀態時的系統，任何的擾動都有可能使其喪失穩定性；斜拉橋的結構比較復雜，失穩的原因也比較復雜，它的面內、面外失穩可能是親合的；通常用有限元法來精確計算斜拉橋的穩定性。
單元內任意一點的位移可表示為：

式中：[N]—一位移形函數矩陣；
{u}e單元節點的位移向量。考慮到位移跟應變的非線性關系，應變{εL}可表示成線性應變與非線性應變{εNL}之和：

由最小勢能原理，可得到有限元平衡方程：

其中：[K0]——結構的彈性剛度矩陣；
[KNL]一一結構的幾何剛度矩陣；
[KLD]—一結構大位移產生的剛度矩陣。
.............................

第7章總結

7. 1總結
本文以貴廣鐵路北江特大橋?yàn)楣こ瘫尘�，采用理論和�?shí)踐相結合的方式進行探索，探討了鋼桁梁斜拉橋的施工控制。論文的主要結論如下：
(1)本文關于橋梁施工控制的任務和內容、原則和方法、影響施工控制的因素和施工控制計算方法的研究，可以用于指導施工實踐。
(2)本文關于鋼桁梁斜拉橋的建模過程、各構件的模擬以及建立計算模型時一些細節的處理，可以為同類型橋梁的建模提供借鑒。
(3)設計參數誤差是引起橋梁施工控制誤差的主要因素之一。通過參數敏感性分析的結果可以得出，在鋼桁梁斜拉橋的主要參數中，影響程度最大的是主梁容重，其次為主梁剛度，再次為拉索剛度，主塔剛度對結構的影響最小。
(4)根據現場的實測數據，運用卡爾曼濾波法對結構的主要參數進行識別，將識別后的結構參數重新代入到計算模型中，使理論計算更能接近橋梁結構的實際表現，從而更好的保證施工控制質量。
(5)在北江特大橋施工監控過程中，通過施工階段的實測數據與理論數據的對比，分析了誤差產生的原因，提出有效的調整措施，并研究了中跨合龍的誤差調整方法，實現了施工全過程的精確控制，最終北江特大橋順利合龍。
(6)正裝迭代法用于二次調索計算簡單有效，計算得到的成橋索力與設計索力相比，誤差在±2%以內。
(7)本文對各個施工階段進行了第一類穩定分析。通過計算結果可知，在施工過程中，橋梁結構在荷載作用下具有較高的穩定性。
..............................
參考文獻：

• [1] 黨軍.  鋼桁梁斜拉橋主橋精確合龍控制技術研究[J]. 鐵道建筑. 2013(10)
• [2] 石豐祥,雷俊卿,林道錦,王仁貴.  多塔斜拉橋施工過程穩定性分析[J]. 中外公路. 2013(05)
• [3] 李衛華,楊光武,岳青,吳國強.  黃岡公鐵兩用長江大橋鋼桁梁斜拉橋施工監控[J]. 橋梁建設. 2013(03)
• [4] 李德,王勛文.  郁江特大橋鋼桁梁懸臂拼裝階段施工控制[J]. 鐵道建筑. 2012(05)
• [5] 任志剛,劉為俊,杜小勇,徐鵬,盧哲安.  斜拉橋施工階段二次調索計算方法[J]. 橋梁建設. 2011(03)
• [6] 李春茂.  珠江橋的整體穩定分析[J]. 北方交通. 2011(02)
• [7] 李傳習,張磊.  九江長江大橋混合梁斜拉橋穩定分析[J]. 交通科學與工程. 2010(04)
• [8] 吳斌暄.  鋼斜拉橋施工誤差的敏感性分析[J]. 城市道橋與防洪. 2010(09)
• [9] 石建華,朱運河,李衛華,吳志剛.  武漢天興洲公鐵兩用長江大橋斜拉橋施工監控[J]. 世界橋梁. 2010(02)
• [10] 薛成鳳,白延芳,趙雷.  大跨度混凝土斜拉橋施工控制正裝和倒拆仿真分析[J]. 鐵道建筑. 2009(08)

本文編號：9363
