【摘要】 隨著計算機技術的發展及信息化在醫學上的深入應用，計算機輔助手術正成為生物醫學工程上的一個研究熱點，外科醫生通過這些技術手段在術前、術中、術后對手術進行輔助支持，提高手術定位精度，減少手術損傷，提高手術成功率。在計算機輔助骨科手術中，骨組織三維模型的建立及在模型上的模擬操作是其他輔助手段的前提和基礎，醫生術前在計算機上對三維模型進行測量、切割、定位等交互操作，可以熟悉手術過程，提高手術結果預測的準確性，從而在可重復的手術計劃過程中達到修正手術方案，提高手術質量，降低成本的目的。世界各國有不少研究者致力于相關的研究，本文在已有理論和應用上對計算機輔助骨科手術各步驟的方法提出一些改進并進行系統開發，具體主要有以下方面：1)三維重建方面，在比較了基于輪廓的連接方法和經典的MC算法后，用MC算法對醫學圖像進行重建，并針對其存在的二義性、光滑性的問題，分別用漸近線法、向量場平滑方法進行改進。2)快速成型方面，考慮到機械領域上用點掃描生成快速文件方法不適合用于醫學圖像上，本文提出一種基于MC算法生成STL文件的方法，利用該方法可方便快速的輸出STL文件，用于制造實體模型。3)骨科手術模擬操作方面，針對在電腦屏幕上用鼠標點擊模型時無法獲得深度信息的問題，本文提出一種用揀選射線與三角形求交的方法來獲得三維模型點的精確空間坐標，在此基礎上實現了模型的測量及標注、模擬骨科手術封閉區域切割、面切割，模型重定位等操作。揀選射線法求空間點及模型切割都需要對所有三角面遍歷，交互速度往往過慢，為此文章提出一種網格劃分包圍盒的方法來迅速剔除大量無關三角形，避免了其與射線或切割面的計算，顯著提高了交互速度。4)本文開發出了一套計算機輔助骨科手術的系統，系統具有解析DICOM文件，對二維醫學圖像預處理，冠狀面、矢狀面重構，三維重建，快速成型文件生成，骨科手術模擬操作等功能，能滿足基本的計算機輔助骨科手術的要求。

第一章  緒論

1.1  選題背景及研究意義

骨科手術中通常涉及到復雜的幾何結構的變化，并需要對骨骼的形態有足夠的認識和了解。在傳統的骨科手術中，醫生通過在大腦中進行術前模擬來確定手術方案，再根據形成的三維印象進行手術，這是手術能夠高效準確地進行所必須的準備工作。但要在大腦中清晰的想象出術中骨骼形態的幾何和拓?fù)浣Y(jié)構的復雜變化并非易事。這種手術方案質量的高低非常依賴于醫生個體的外科臨床經驗與技能，且在大腦中形成的這種手術方案的構思信息不方便于手術小組成員之間的交流。

近年來，借助于計算機圖形學等技術的醫學體數據重構人體內部三維結構應用日益廣泛，醫學診斷與治療的手段也在不斷發展，如近年來出現的計算機輔助外科手術系統、虛擬外科手術系統等。通過這些技術，外科醫生在手術中可以提高手術定位的精度，減少手術創傷，提高成功率。通過術前在計算機上演示手術的過程，可以方便醫生、護士和患者之間的溝通，否則如果僅僅憑醫生的描述，其他人往往較難徹底理解其手術意圖和要點。除此之外，在醫學教學上運用虛擬手術系統可以為缺少臨床經驗的學生、醫生在真正手術操作前獲取更多經驗。

三維重建是計算機輔助骨科手術的前提和基礎。醫學圖像三維可視化是科學可視化的一個重要領域，也是它的一個研究熱點。醫學圖像可視化，是指人們通過 CT，MRI等數字成像技術，在計算機上進行三維效果表現，從而提供傳統手段無法取得的結構信息。醫學圖像的三維可視化具有重要的研究和臨床應用價值。

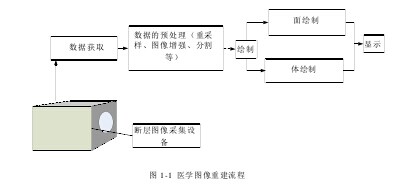

針對醫學圖像的三維重建雖然有多種方法，但處理步驟卻基本相同，如圖 1-1 所示。即，得到序列斷層醫學圖像(CT、MRI、PET和 SPECT)后，將醫學圖像格式轉換為便于計算機處理的格式，通過對圖像數據進行如平滑噪聲，消除偽影等預處理，再采用一定的插值算法，保證體數據的表達各向同性，然后采用圖像分割算法，對體數據的不同組織器官進行感興趣區域提取，剔除無關組織。在這些預處理步驟完成后，再根據系統的內存容量、計算能力和重建的目標和應用特點，選擇合適的三維重建算法進行繪制。

基于這種三維重建技術，醫生可以由CT圖像獲得解剖組織豐富的三維信息，從而對圖像信息的利用更充分。計算機輔助手術系統最早用于頜面外科手術，現在已經擴展到骨科、整形科及神經外科等涉及骨骼等硬組織的輔助設計中。這種類型的系統仍然是未來的主要發展方向之一，在臨床上也積累了豐富的案例及經驗。

1.2  三維可視化技術的分類及國內外研究情況

目前醫學體圖像的三維重建可分為斷層繪制、面繪制和體繪制3種不同的繪制方式。其中最簡單的繪制方式是斷層繪制，它將各斷層圖像以快速逐層顯示、二維序列顯示、或漫游等方式來提供灰度或偽彩色位圖顯示。這類方法繪制速度快，人機交互性好，在觀察器官內部結構特性方面現在還常常被用到。面繪制(Surface Rendering)是由原始的三維醫學體數據構造出大量的幾何圖元（一般是三角面片），由這些幾何圖元擬合成物體表面的三維結構，再根據光照、明暗模型等計算機圖形學算法進行消隱和渲染得到顯示圖象。體繪制不需要構建幾何模型，而是根據光照原理直接將三維效果顯示在屏幕上。這兩種可視化方法在醫學影像可視化領域都得到了泛的應用，下面分別簡單進行介紹。

第二章 二維醫學圖像預處理

2.1  引言

在骨組織模型三維重建之前，須先經過二維平面上的預處理。醫學圖像一般是以DICOM 格式存儲的，計算機并不能直接顯示這種格式的文件，因此要解析 DICOM 圖像并轉換格式。分割是三維重建的基礎，分割可以將需要重建的部分提取出來，以便在三維重建前進行定性和定量的觀察分析，令重建效果更精確。此外，為了增強重建效果，對圖像的濾波也是必不可少的。本章主要介紹二維醫學圖像的獲取及預處理，為下一步的三維重建做準備。

2.2 CT 圖像和 MRI 圖像的獲取

醫學圖像中，計算機斷層掃描(CT)和磁力共振成像(MRI)是最常見的兩種用于獲取解剖圖像信息的技術。CT是用 X線束對人體某部位進行一定厚度的掃描，由探測器檢測到透過該部位層面的 X 射線，將此可見光的信號轉換成電信號，再用 A/D 轉換器轉換成數字信號，輸入計算機處理后形成圖像。這種技術成像快，在骨骼及軟組織成像方面具有獨特優勢。人體組織處在較強的磁場和射頻脈沖環境下組織內進動的氫核(H+)會發生章動，MRI就是利用了這一原理。MRI圖像適合于軟組織成像。相對而言，CT的空間分辨率高于MRI，而MRI圖像的對比分辨率高于CT圖像。 影像設備產生的數據存儲格式不盡相同，常見格式有 DICOM、TIFF、BMP，現在醫學圖像領域較為通用的是基于 DICOM協議上的標準格式。

第三章 醫學圖像三維重建 .............16

3.1  引言 ........ 16

3.2  輪廓連接法三維重建 ........ 16

3.3  傳統的移動立方體算法 ......... 17

3.4 MC 算法的二義性及消除........... 21

3.5  等值面的平滑 ...............23

3.6  實驗結果及分析 ..............24

3.6.1  繪制結果 ........ 24

3.6.2  結果分析 ............. 26

3.7  本章小結 ........ 26

第四章 快速成型技術 ............. 27

4.1  引言 ................ 27

4.2 STL 文件的格式與規則.............. 27

4.2.1 STL 文件格式............ 27

4.2.2 STL 文件規則................ 28

4.3  快速成型文件的生成 ............ 29

4.3.1  快速成型文件生成方法 .... 29

4.3.2 STL 文件中三角片頂點順序問題..........9

4.3.3  本方法生成 STL 文件的步驟及偽代碼.......... 30

4.4  快速成型文件在手術設計中的應用 ............. 32

4.5  實驗結果及分析 ............... 33

4.6  本章小結 ........ 34

第五章 醫學圖像三維模型的手術模擬操作 ........36

5.1  引言 ......... 36

5.2  三維點的拾取 .............36

5.2.1  射線拾取法獲取三維點的思想 .......... 36

5.2.2  空間變換與向量射線的求取 ...............37

5.2.3  向量射線與三角形交點計算 ................39

第六章 計算機骨科手術輔助系統的實現

6.1  引言

在真實的外科手術中，外科醫生和助手始終進行著兩個重要的活動，一是對物體進行目測或借助工具對物體進行幾何測量，如選擇范圍內某組織的尺寸，截骨的角度等；二是把物體放在準確的角度和位置。計算機輔助外科手術系統可以輔助外科醫生在術前獲得手術部位的準確的結構信息，進行嚴格的術前規劃，這對提高手術的精確性意義重大。因此這種輔助系統的也越來越受到醫生的青睞。

目前，有些機構已經開發出了計算機輔助手術系統的產品，其中在國內被廣泛使用的是比利時 Materialise 公司開發的 mimics 軟件，它具有人體測量分析，分割、切割、融合、定位等功能，能輔助手術設計，快速成型、假體/植入體設計，并能進行有限元分析及流體力學分析等。但這種軟件價格昂貴，而且實際應用中某些醫療機構只需要其中一部分功能，如外科室只對計算機輔助骨科手術功能有需求。

本文正是基于這樣的背景，研究開發這樣的系統。在進行上文理論研究基礎上，開發出計算機輔助骨科手術系統，本系統用 Visual Studio 2005 作為開發工具，并借助了OpenGL 圖形函數庫。本章主要介紹本系統的系統架構、功能模塊以及實例分析等。

6.2  計算機骨科手術輔助設計系統框架

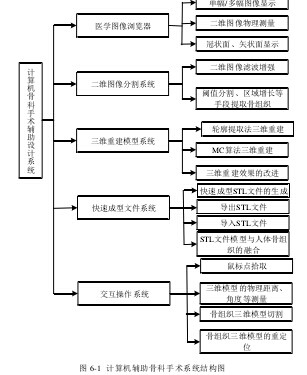

本系統的框架如圖 6-1 所示。由于醫學圖像一般用 DICOM 格式存儲，因此首先要對 DICOM 文件進行解碼，轉換成 BMP 格式后在計算機屏幕上顯示。這里，三維重建所需的體數據是由CT序列圖像提供的，因此系統要能讀入多張圖像，并按一定的順序顯示。為便于觀察，本系統根據得到的體數據重構了冠狀面及矢狀面，提供了更豐富的觀察角度。同時，在二維圖像上可以進行包括距離、角度的物理測量。在三維重建前，需要對二維序列圖進行濾波、分割等預處理，以得到更好的重建效果，有利于對感興趣區域的觀察。在三維重建方面，系統用MC 算法進行面繪制，并對算法進行了消除二義性、提高平滑度方面的改進。在交互操作中，用鼠標準確拾取空間點是其他操作的前提條件，其精確性對后續的三維模型測量、切割等有決定性的影響，而基于此的切割及重定位是計算機輔助骨科手術重要的環節。系統還實現了快速成型文件的生成及其導出功能，為輔助人工替代物的植入提供更完善的服務。

結論與展望

全文工作總結

醫學圖像三維重建技術是從一系列二維圖像中重構三維結構信息，它能夠為醫生提供逼真的顯示效果和定量定性分析的工具。三維重建也是計算機輔助骨科手術的前提，針對骨科手術的特點，本文用面繪制方法實現三維重建，在得到三維幾何模型后對模型進行模擬手術操作。醫學圖像分割技術是三維重建的基礎，它在醫學影像處理與分析中具有重要的意義。

本文第一章對研究課題的背景及意義做了簡單說明，并概述了三維重建技術及計算機輔助手術的發展現狀；第二章介紹了二維醫學圖像的處理，重點探討了圖像的去噪濾波及感興趣區域分割的方法及實現；第三章研究了面繪制技術中輪廓連接法及經典的MC 算法，通過在 windows 平臺下用 VC++實現這兩種算法，用實例對比說明 MC 算法的優點，同時針對 MC 算法存在的二義性、光滑性問題提出了解決的方法；第四章介紹了快速成型技術及其在計算機輔助骨科手術中的應用價值，針對目前采用的點掃描法不適用于醫學序列圖像生成STL文件，以及輪廓連接法的諸多缺點，本章提出了一種基于MC 算法生成 STL 文件的方法，并通過實例驗證其可行性；第五章實現了在計算機上模擬骨科手術的操作。為了用只能獲取二維信息的鼠標點擊來獲取三維模型的空間點坐標，本章提出了一種用揀選射線與三角形求交的方法，在此基礎上實現了三維模型的測量及標注，并模擬現實中的骨科手術切割，實現了封閉區域模型切割及面切割，并對切割后的模型進行重定位，最后通過模擬脊椎矯正手術實例來說明本方法的效果；第六章介紹了基于 VC++及 OpenGL的計算機輔助骨科手術的系統的開發。完成的具體工作主要有如下幾個方面：

(1) 三維面繪制輪廓連接法及 MC 算法的實現

簡單介紹了輪廓連接法的實現步驟并通過編程實現，說明此方法的缺陷；然后再介紹了MC 算法的原理及其二義性的解決辦法，并提出用一種三角片的法向量場平滑方法改進面繪制的顯示效果。

 (2)  基于 MC 算法的醫學圖像快速成型文件生成方法

對比了目前STL文件生成的點掃描法和輪廓連接法后，針對醫學CT序列圖像提出了一種基于MC 算法生成STL文件的方法，重點討論了STL文件需遵循的三角形頂點順序問題，并通過快速成型實體驗證本方法的可行性。

(3)  計算機模擬骨科手術操作的實現

針對在電腦屏幕上用鼠標點擊模型時無法獲得深度信息的問題，本章提出了一種用揀選射線與三角形求交的方法來獲得模型中感興趣點的精確的三維空間世界坐標，在此基礎上實現了三維模型的測量及標注。為模擬現實中的骨科手術切割，提出了一種通過計算切割平面與模型的三角面片位置關系，將模型沿切割平面分成兩個子模型的方法，在此基礎上實現了封閉區域模型切割及面切割，并對切割后的模型進行重定位。上述的揀選射線求空間點及平面切割模型，為了確定射線與三角形的相交點或者切割面與三角形的位置關系，都需要對所有三角面進行遍歷，使得其交互速度過慢，為此本文提出一種網格劃分包圍盒的方法，迅速剔除大量無關三角形，避免其與射線或切割面的計算，從而顯著提高了交互速度。最后通過模擬脊椎矯正手術實例來說明本方法的效果。

(4)  基于 VC++和 OpenGL 的計算機輔助骨科手術設計系統的開發

以 VC++和 OpenGL 為開發工具，設計并實現了一個將醫學 DICOM 圖像解析，顯示，二維醫學圖像處理，冠狀面、軸狀面重構，三維重建，快速成型文件生成，骨科手術模擬操作等功能集為一體的計算機輔助骨科手術系統，其界面簡單直觀，易于操作，可以滿足輔助骨科手術的基本要求，為以后的進一步研究打下了基礎。
