發布時間：2015-01-01 10:23



【摘要】 我國塔器技術從上世紀八十年代開始研究,九十年代到本世紀初達到了高峰,經過多種嘗試,棄繁從簡已成為新的發展趨勢,本文在著名林德板的基礎上,開發了一種新型穿流塔盤——潤德板(Runde塔盤)。在西北大學思瑞迪精餾工程技術研究中心開發的多功能塔器實驗裝置(專利號：CN201110067233.X)上以空氣/水為介質,采用兩種不同結構的六塊Runde塔盤進行冷模實驗,研究其在不同的負荷下的干板壓降、總板壓降、清液層高度、平均泡沫層高度、泛點氣速等流體力學性能。通過分析對比,確定最適宜工業化的塔盤結構和最佳固閥開孔比,并在同一工況下與傳統篩板穿流塔盤進行對比試驗。實驗結果表明：篩孔型Runde塔盤結構簡單,對穿流篩孔塔盤增設倒置固閥,相當于多個微型降液管,使得液體在塔板之間形成一定的分布來強化傳質。從而在塔盤上形成兩次傳質過程,第一次傳質是在板上,氣體通過篩孔進入清液層時的鼓泡傳質；隨著F因子升高,倒置固閥液體下降狀態由淅瀝流淌到噴淋而下,與上升的氣體形成二次傳質。在操作彈性范圍內,篩孔型Runde塔盤壓降比傳統篩孔穿流塔盤高45.1%,氣含率比傳統穿流塔盤高30.9%,泛點氣速比傳統穿流塔盤提高36.4%,篩孔型Runde塔盤操作彈性比傳統穿流篩孔塔盤平均提升51.4%以上,根據不同固閥開孔比篩孔R(shí)unde塔盤流體力學性能和操作彈性比較,篩孔R(shí)unde塔盤的最佳固閥開孔比為33.3%。

第一章緒論



1.1塔設備

隨著可持續發展、資源配置和經濟發展方式轉型的日益關注，作為與人類日常生活用品，化工行業也迎來愈來愈嚴峻的挑戰�；�工中耗能大戶即是分離工程，分離工程中最大的投資無外乎設備投資和能耗投資，雖然諸如膜分離、分子蒸館、新型吸附分離、溶鹽精館、加鹽萃取精館、以及離子交換與色譜等新興分離技術日趨成熟，，但塔仍然也必然將在以后是分離技術的主要設備。

在設備投資中，塔器及鋼材耗費僅次于換熱器類。能耗方面，塔器設備作為化學分離工業中的最主要的設備，能耗大于其他任何設備。統計數據顯示，石化行業能耗占工業總能耗的很大部分，其中精館過程耗能約占3/5，而精館過程是由塔設備來實現的。

塔設備能夠?yàn)闅庖夯蛘咭阂悍蛛x過程提供必要的空間和時間，在塔中氣液多次接觸多次分離，進而使得氣液中不同組分分離，從而得到目標產品。

所以，塔器在化工中的地位無可厚非是至關重要。建設節約型消費模式，開發新型高效塔器技術仍是主攻方向。塔器設備分類方法有多種，按其接觸原理來看，可分為微分接觸式和分級接觸式兩大類型。







1.2微分接觸式

微分接觸式設備最典型的屬填料塔，其研發始于20年代，從70年代真正開始了科學研究，90年代其大范圍工業應用。同時國內填料塔發展也主要從90年代開始，主要由天津大學研宄究開發、推廣，筆耕文化推薦期刊，到2010年，西北大學思瑞迪精餾館工程研究中心開發出成套的3D填料技術。

填料塔傳質最主要的核心元件是填料，液相在填料表面鋪展開成薄液層，氣相通過填料時將薄液層吹成液膜，液膜破碎，氣液分離，完成一次傳質，形成一個傳質單元，氣體繼續向上走，遇到上一個薄液層，再一次拉膜，無數次快速拉膜、快速破碎，無數傳質單元緊密相連，將氣液接觸表面微分化，相界面更新時間也微分化，將傳質單元也微分化，氣液相接觸更均勾化，從而使得其相界面無限增大。所以，填料塔的傳質效率相對較高，同時，由于填料之間間隙小、易堵、放大效應嚴重。

填料塔中填料是主要分離元件，如圖1.1所示，填料塔以一直立式圓柱形筒體為主體部分，還有其他功能性組件，如：液體分布組件、壓緊組件、支撐組件、液體收集組件、再分布組件、除沫組件等。

其上填料根據填料本身有兩種擺放方式（即整堆和散放）。因此，根據其擺放方式，又分為散堆填料和規整填料。

規整填料，顧名思義，填料呈一定結構安裝于塔內，其效率遠遠高于散堆填料。該方面研究主要從世紀中葉開始，此后開始出現了許多新型塔盤。



第二章實驗方案



2.1試驗裝置介紹

2.1.1組合式多功能實驗塔及其裝置介紹

（1）裝置背景

該裝置是由西北大學與西安思瑞迪精館工程有限公司聯合成立的“西北大學思瑞迪精懷技術研宄中心建造的，可進行塔板和填料的冷模和熱模實驗研宄，而且吸收、解析可以在同一裝置內同時進行。主要用于3D塔盤的開發與性能研宄，先后在該裝置上成功開發試驗出3D 90浮閥塔盤、3D 120浮閥塔盤、立裝規整填料、泡罩塔盤、泡罩立體蹄板塔盤、拋物線橢圓斜孔塔盤、噴淋溢流塔盤、穿流塔盤等。其中3D 90浮閥塔盤、3D 120浮閥塔盤、拋物線橢圓斜孔塔盤、噴淋溢流塔盤已成功工業化。2012年成功在該裝置上對新型垂直蹄板塔盤與傳統F1浮閥塔盤傳質效率進行對比試驗，試驗結果為新型垂直蹄板塔盤在石錯油分離特殊工況的工業化提供中試數據，并且為其工業化的應用提供可靠保證。該裝置是完整的工業中試裝置，所以該裝置的試驗研宄結果對于工業生產及應用有著非常重要的參考價值。

（2）裝置特色

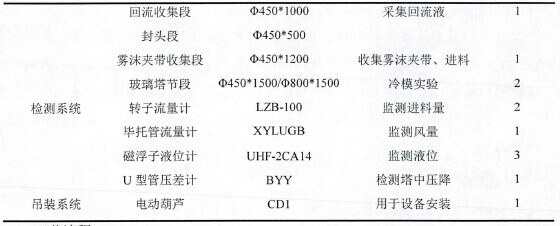

該實驗裝置可完成完整的精館工藝過程，由進料系統、循環水系統、通風系統、試驗塔系統、檢測系統、吊裝系統六大部分組成。各個部分的具體設備參數如表2.1所示。











2.2實驗方案

2.2.1實驗?zāi)康募霸��?/p>

（1）實驗?zāi)康?/p>

通過實驗測得相關參數，對實驗數據進行分析，并對實驗結果進行擬合，得到相應的關聯式。所得關聯式指導該類型塔盤的設計。

（2）實驗原理：

塔盤的性能可由冷模實驗和熱模實驗進行測定，本次實驗僅從冷模實驗對該塔盤進行評價，塔器冷模實驗，其介質采用空氣和水來模擬塔盤在正常工況下的操作狀態，空氣與水在塔內逆流接觸，完成傳質過程。而塔盤不同，空氣與水在塔內接觸狀態相異。

根據實驗，描述該新型塔盤的氣液接觸狀態，記錄不同工況下，塔盤上全部氣液接觸狀態。通過對塔盤的壓降、清液層高度、平均泡沫層高度、泛點氣速等的測量，采用傳統穿流塔盤的性能公式回歸，得到一個適用于Runder塔盤的經驗關聯式。

2.2.2研究方法

本課題的主要實驗內容是對Runder塔盤的流體力學性能和傳質性能進行測定，并在相同的實驗條件下將兩種Runder塔盤的性能與傳統穿流塔盤進行比較。因此分以下幾個方面分別做以研究。

（1）壓降的研究

塔內壓強降直接影響著塔的操作費用，對于精循系統而言，塔內壓強降的減小可以降低塔爸溫度，這對熱敏物系的分離非常有利。塔板壓降主要跟以下因素有關：物系的粘度和密度、塔板結構、氣速、液流強度。本課題擬研宄在其它條件不變的情況下，塔盤形式對干板壓降和總板壓降的影響；在不同的噴淋密度下，研宄噴淋密度對塔板壓降的影響；以及當塔板開孔比改變時，塔板開孔比對干板壓降和總板壓降的影響。



第三章篩孔R(shí)under塔盤的性能研究..........25

3.1壓降.........25

3.1.1干板壓降.......25

3.1.2總板壓降.......27

第四章浮閥Runder塔盤的性能研究.......36

4.1壓降...........36

4.1.1干板壓降.......38

4.1.2總板壓降.....40

第五章Runder塔盤與穿流塔盤的比較........47

5.1干板壓降.....47

5.2總板壓降.......48



第五章Runder塔盤與穿流塔盤的比較



為了更好的評價under塔板性能，本文在相同的實驗條件下對穿流塔板做了相應的實驗研宄，并且將兩種under塔盤與穿流塔盤的水力學性能進行了對比實驗，對比試驗采用的是與潤的塔盤相同的開孔率（20%），板厚度（10mm），孔徑25mm的圓形孔型穿流塔盤進行試驗。



5.1干板壓降





三塊的干板壓降與空塔氣速的關系對比圖如圖5.1,曲線A、B、C分別表示的是蹄孔塔盤、浮閥塔盤和傳統蹄孔穿流塔盤。A、B、C的干板壓降都是隨著的增大而增大的，并且兩種Runder塔盤的干板壓降都大于穿流塔盤，主要是由于：

穿流塔盤上無論F因子大小，壓降都來自與氣體進入蹄孔縮流，離開蹄孔擴流產生的局部阻力，所以干板壓降隨著F因子基本呈正比關系。

而篩孔R(shí)under塔盤在F因子較小時，壓降來自蹄孔處氣體縮流擴流的局部阻力，但F因子到一定數值時，氣體也會通過倒置固閥，通過倒置固閥時氣體亦存在縮流擴流，不但如此還有兩次氣相流向改變，產生額外局部阻力損失。這兩方面的阻力損失使得其壓降比穿流塔盤稍大。



結論與展望



結論

本文在概述了化工行業的重要性、國內外塔器技術的發展情況以及穿流塔盤的研究現狀。從實際實驗出發對Runder塔盤的流體力學性能進行系統研究。在自主開發的多功能塔器實驗裝置上，以水空氣為實驗介質，對新開發的Runder塔盤進行冷模試驗研究，得到塔盤的干板壓降、液泛氣速、清液層高度、泡沫層高度和操作彈性等性能參數。Runder塔盤比穿流塔板流體力學性能更加優良，與篩孔型相比，浮閥型Runde塔r盤，上限低，下限更低，雖操作彈性比相對較大，但失去了穿流塔盤原有的大處理量的特性，相比而言篩孔型塔盤初步達到設計目的，從操作彈性上也初步具備工業化條件。

其實驗結果總結如下：

（1）篩孔型Runde塔盤制造簡單，其加工生產過程僅需一次打孔和一次沖壓就能完成，而且無需加工降液管，所以制造簡單，造價低。

（2）塔盤在操作過程中，出現兩次傳質，第一次傳質是在板上，氣體通過篩孔進入清液層時的鼓泡傳質；隨著F因子升髙，倒置固閥液體下降狀態由淅瀝流淌到平射噴出，噴出過程中產生液膜，氣體通過液膜時，出現第二次液膜傳質。

（3）在操作彈性范圍內，篩孔型Runde塔盤壓降比傳統篩孔穿流塔盤高45.1%，氣含率比傳統穿流塔盤高30.9%，泛點氣速比傳統穿流塔盤高36.4%，一定噴淋密度下，隨著因子增大，壓降逐漸增大，清液層和泡沫層逐漸加厚，氣含率逐漸升高。在F因子不變，隨著噴淋密度增大，泛點氣速減小。

參考文獻：

[1] 曹曉玲.  淺談塔設備的分類及性能[J]. 化工設計通訊. 2010(03)
[2] 褚雅志,劉莎,彭軍,鄭深樂,李雪峰,馬曉迅.  一種新型的噴射鼓泡傳質設備:泡罩立體篩板[J]. 現代化工. 2010(S1)
[3] 呂貞于.  斜孔塔板在脫苯塔中的應用[J]. 四川冶金. 2009(05)
[4] 劉吉,孔育紅,王國旗,謝潤興.  ADV微分浮閥塔盤在大型常壓塔中的應用[J]. 石油化工設計. 2009(03)
[5] 曹睿,劉艷升.  多降液管篩孔塔板的壓力降性能研究[J]. 煉油技術與工程. 2009(01)
[6] 褚雅志,馮玉坤,周三平.  3D窄條閥性能研究[J]. 化學工程. 2007(07)
[7] 晏萊,周三平.  現代填料塔技術發展現狀與展望[J]. 化工裝備技術. 2007(03)
[8] 褚雅志,馮玉坤,周三平.  3D圓閥塔板性能研究[J]. 石油化工設備. 2007(03)
[9] 潘忠濱,姚克儉,李育敏,王良華.  新型浮閥塔板研究進展[J]. 化工進展. 2005(09)
[10] 李群生,馬文濤,張澤廷.  塔填料的研究現狀及發展趨勢[J]. 化工進展. 2005(06)
