發布時間：2014-12-12 11:28



【摘要】 氣—液兩相流反應器是氣液兩相進行化學反應的一種重要反應設備,該設備可以實現質量、動量、能量之間的相互傳遞。鼓泡塔反應器在結構設計上簡單、并且還具有氣液兩相反應時相際接觸面積大的特點；在化工生產過程中操作方便、尤其是在氣液兩相進行化學反應過程中傳熱傳質效率高等優點,因此該反應器被廣泛的應用于各科行業領域,如生物制藥工程、環境保護工程、化學反應工程以及能源及新能源等工業領域。本文采用計算流體力學(CFD)數值方法模擬了四種不同安裝高度及四種不同表觀氣速下鼓泡塔內部的流體力學行為,并對塔體內部的氣含率、液相速度的分布及大小作以詳細分析；比對湍流動能及湍流動能耗散率的分布情況,得出了鼓泡塔在給定塔體高度下分布器的最佳位置安裝高度在1/5H≤h≤1/2H這個范圍內這個區間內。在該結論下,對分布器安裝高度為h=240mm的鼓泡塔內部?jī)上嗔鞯牧鲌?chǎng)進行數值分析,計算結果得出：在鼓泡塔塔體液面的同一高度處,氣相的局部氣含率隨著其徑向比r/R的增大有降低的趨勢。氣含率在同一徑向位置處,當r/R<0.5時,其值隨著液面高度的增加出現降低的趨勢；當r/R>0.5時,局部氣含率隨著鼓泡塔液面高度的增加而升高。計算結果也顯示出來在液相湍流動能值大的流體區域,湍流動能耗散的程度也很大,也就是說在該區域能量受到了嚴重?fù)p失。應用CFD數值方法對四種不同表觀氣速下鼓泡塔內部氣液兩相流流場的流體力學行為進行模擬計算。應用湍流模型對鼓泡塔內部的整體氣含率的分布及大小進行數據分析；對塔體軸截面處(X=0)液相組分速度分布及大小隨時間的變化情況進行模擬計算。通過計算出來的結果,比對局部氣含率和液相組分速度在不同的氣體表觀氣速下,不同塔體液面高度處的徑向分布情況,結果表明：隨著通氣量的持續通入,氣含率隨著時間逐漸增大；在同一鼓泡塔液面高度處,氣體表觀氣速的增大,對氣含率的的增大做出了很大貢獻；當H/D<3時,液相呈現出來單循環流狀態；當H/D≥3時,液相呈現出雙循環流狀態,這種狀態則是循環流中較復雜的一種流型；湍流動能大的區域,也是能量損失嚴重的區域,因此在該處對鼓泡塔結構進行優化設計,從而獲得更良好的節能效果。

第一章緒論



1.1選題背景及意義

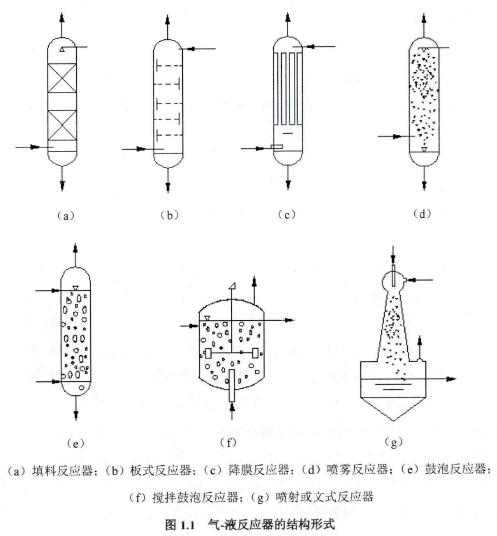

現如今，伴隨著科學技術的飛速發展趨勢，氣一液兩相流之間的化學反應已經涉及到化工、材料、環境、石油、能源等諸多領域。所謂的氣一液之間的兩相體系反應，就是指氣體組分在給定的液相組分環境中進行的一系列相關化學反應過程。在氣一液化學反應的體系中，反應組分至少有一種是以氣體的形式存在，而另一種組分可以是含有催化劑的溶液、懸浮液或者是純液體。在通常我們涉及到的工業領域中，經常用到的氣一液反應器的形式如下圖1.1所示。因?yàn)闅庖灰悍磻?yīng)是一種氣體在液體中進行的化學反應，所以，對于參加反應的任何一種氣體，都首先應該溶解于反應體系中的液體，這樣反應才有可能發生。也就是說，氣一液反應，必須先進行傳質然后進行化學反應，相當于傳質與化學反應構成了一個串聯的體系。在形成的這個串聯結構體系中，氣一液之間的傳質與相應的化學反應相互影響、相互制約。研究氣一液兩相之間的反應，主要就是研究氣相組分與液相組分之間的傳質規律、反應過程中發生的化學反應現象、氣液反應器內部?jī)上辔镔|(zhì)組分的傳質、傳熱特性以及兩相組分之間彼此如何相互影響其流體力學行為、相互制約運動的一系列規律特性。

那么如何提高氣液兩相流之間傳質的效率，影響氣液兩相流反應的因素究竟有哪些，己經逐漸開始被廣泛關注。鼓泡塔反應器是實現氣液兩相進行化學反應的重要設備，它可以進行氣體與液體之間的質量、動量、能量傳遞。鼓泡塔反應器在結構設計上簡單、并且還具有氣液兩相反應時相際接觸面積大的特點；在化工生產過程中操作方便、尤其是在氣液兩相進行化學反應過程中傳熱傳質效率高等優點，因此該反應器被廣泛的應用于各科行業領域，如生物制藥工程、環境保護工程、化學反應工程以及能源及新能源等工業領域。如今無論是國內，還是國外己經有很多學者對鼓泡塔內部流體力學進行了CFD研究，呂應用電導探針測定了鼓泡塔內部的氣泡參數；趙對不同分布器對鼓泡塔氣液兩相流的影響進行了數值模擬；李應用CFD對大型淺層鼓泡塔結構進行了優化，將氣體分布器設為管式形狀；周利用超聲波的作用，通過實驗的方法對鼓泡塔內部氣泡與液相之間的傳質特性進行了研究。但是，參數是如何影響鼓泡塔內部?jī)上嗔髦�間的流場卻沒有得出一個正式的結論。如今隨著計算流體力學科學技術在諸多行業領域的飛速發展，我們可以對不同結構、不同操作下的鼓泡塔內部流場應用CFD數值模擬軟件來進行更深層次的研究。



1.2鼓泡塔氣液反應器傳遞特性介紹

1.2.1鼓泡塔簡介

所謂氣一液兩相反應就是作為氣相組分的反應物溶解于液相后，再與液相中的反應物進行化學反應的一種非均相反應過程，在各種化學工業或者其他領域中，氣液兩相參與反應的反應器有很多中，而我們常見的氣液化學接觸反應設備中，鼓泡塔就是一種常用兩相流反應器形式。鼓泡塔內部可以進行各種有機化合物的相關化學氧化反應，比如在塔體內部通入乙婦進行氧化反應，最后生成氧化反應物乙酸、或者在塔體內部通入乙醛并將其氧化最后生成醋酸或醋酸酐氧化產物。在鼓泡塔中，我們對參與反應的液相組分一般不作劇烈程度上的攪拌這是由于我們是將蒸汽從塔體底部通入，然后將生成的氣泡鼓入到液相組分中，這樣就可以形成擾動混合的效果，從而也使氣液之間接觸反應達到充分混合的程度。鼓泡塔反應器在結構設計上簡單、并且還具有氣液兩相反應時相際接觸面積大的特點；在化工生產過程中操作方便、尤其是在氣液兩相進行化學反應過程中傳熱傳質效率高等優點，因此該反應器被廣泛的應用于各科行業領域，如生物制藥工程、環境保護工程、化學反應工程以及能源及新能源等工業領域。

1.2.2鼓泡塔氣液反應器的傳遞特點

在鼓泡塔氣液反應器中氣體是以分散體系來參加兩相反應，塔體底部通入的氣體形成鼓泡然后加速進入到塔體內，最后與塔體內部的連續液相進行兩相接觸反應。鼓泡塔反應器主要依靠氣泡的浮動驅動液相循環及混合，由氣泡通過氣液界面，向液相的組分提供一定的能量并對在反應器中進行物質和熱量之間的傳遞。其主要特點如下：

（1）鼓泡塔塔體內充滿液體組分、氣體從鼓泡塔反應器底部通入并分散成多個氣泡，這些分散的氣泡沿著塔體內部逐漸上升，在上升的過程中與其周邊的液相組分進行接觸反應，在氣液進行兩相反應的同時氣相不斷攪動其周邊的液體從而增加兩相的傳質速率。

（2）鼓泡塔氣液兩相接觸反應器可以適用于氣體與液體反應放熱量較大的一些化學反應，當然更適用于那些中、低速的化學反應。

（3）鼓泡塔反應器的結構設計簡單、工程造價比較低；且在化工操作過程中容易控制、對內部構件也容易進行維修、化學反應造成的防腐問題也很容易得到解決；如果碰到需要有高壓條件才能進行反應的工藝過程時也沒有困難。

（4）鼓泡塔內部進行氣液混合的一個缺點就是兩相在接觸的時候液體返混比較嚴重，也就是說氣泡易產生聚并的現象，這樣很可能對反應的效率產生一定的影響。



第二章鼓泡塔的特征參數



鼓泡塔的氣泡參數是衡量?jī)上嗔髦袣馀萘黧w力學行為的重要指標，它直接決定著鼓泡塔中軸向和徑向的氣含率分布以及氣液兩相間的相互作用力以及兩相間的相際傳質行為。通過對氣泡特征參數的研究，了解氣泡的運動行為和氣液傳質特性，為后面的模擬計算和以后的設計優化、工業放大，提供一定的參數基礎。這樣的參數基礎不僅可以用于鼓泡塔兩相流操作區域的劃分，而且可以對相流動結構進行確定。所以，必須對鼓泡塔的氣泡特征參數進行深入研究，從而為設計合理的反應器和氣液兩相間傳質特性的研究打好堅實的理論基礎。氣泡的特征參數主要有氣泡的大�。ㄅc分布器的大�。�、上升速度、氣含率（整體氣含率和局部氣含率）等。



2.1氣泡直徑

單個噴孔時：當氣體開始鼓入噴孔時氣泡在噴孔上初次形成并且長大，隨著直徑的增大，氣泡所受浮力也開始增大，當氣泡所受到旳浮力等于氣泡脫離分離噴孔時所受到的阻力時，氣泡便離開噴孔，開始上浮。

氣泡的大小影響了鼓泡塔反應器內兩相流之間的傳質效果，對氣泡的大小進行分析，有利于我們開展兩相流流場的其他工作。外國學者Tarmy通過各種研究，最終認為，氣泡直徑的大小是由整個鼓泡塔反應器內氣泡的破碎與聚并形成的動態平衡決定的。而氣泡的這種動態平衡是依賴于鼓泡塔反應器自身的一些性質，如反應物兩相體系的物理性質、流體的局部流動行為；還受到塔體內構件結構的約束；如果操作條件的改變也會影響到這種動態平衡。在均勾鼓泡塔區域，由于從塔體底部通入的氣體表觀氣速較低，因此從噴孔形成的氣泡尺寸都比較小，此時氣泡在塔體的徑向位置處尺寸小，其最大值則出現在靠近塔壁面附近的流體區域。在瑞流鼓泡區域，由于氣液之間的相互作用力開始增強，氣泡開始大量聚并，此時的小氣泡變成大氣泡，氣泡的尺寸隨之迅速變大，中心區域的氣泡逐漸增多，導致大量氣泡擁堵在塔體中心，塔壁附近卻只有少量氣泡聚集對形成的單個氣泡來講，氣泡從底部的噴孔形成后，在上升的過程中受到很多用力，如除了受到氣流本身的作用外，還受到浮力對其的驅動作用力；在上升的過程中，氣泡周?chē)�的液體也會對其施加對流的作用；液體的表面張力同時也會影響其上升過程、氣泡長大的時液體會對氣泡形成一種反作用力；以及點性流體中液體對氣泡上升施加的阻力等等。而在氣泡脫離液體瞬間過程中，使氣泡脫離所需要的力與氣泡粘附在噴管孔口的力相平衡時，氣泡的尺寸大小就可以確定了。



2.2氣泡浮升速度

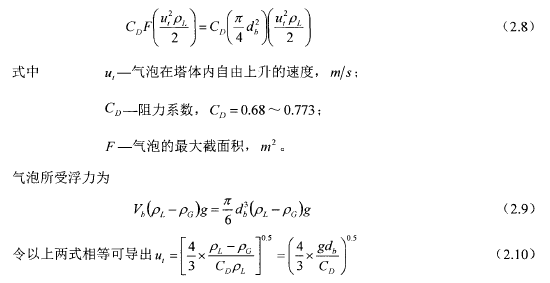

根據氣泡所受的浮力與所受流體的阻力相平衡這個依據條件可以求得氣泡的浮升速度。氣泡上升所受液體阻力為

影響氣泡上升的因素有很多種，外國一位學者研宄了氣體的表觀速率對大氣泡和小氣泡上升速率的影響�？梢钥闯龇磻�(yīng)器內小氣泡的上升速率的變化是隨著表觀氣速的增大而減小，一直減小到某一定值就不再變化；相反，反應器內大氣泡的上升速度的變化是隨著表觀氣速的增大而增大。在鼓泡塔中，大氣泡的上升速度比較快，但是停留時間較短，不能充分利用其所攜帶的氣相物質；相反，小氣泡在塔體內緩慢上升，可以在塔體內停留較長的時間，這樣，氣液參與化學反應時可以得到很充分的接觸。但是，因?yàn)樾�氣泡的上升速度較慢，所以傳質達到平衡后，反應器內容易形成死氣泡。大氣泡上升的速度較快氣泡可以帶動液體劇烈瑞動，鼓泡塔內流動與瑞動能量也主要來自于此；由于小氣泡的比界面積大，因此在氣液傳質過程中起著不可忽略的作用。但是，也曾有一些研究表明在某種狀況下，小氣泡的表面特別容易吸附一些雜質，這樣就比較容易形成剛性膜，從而容易降低它的傳質速率。張認為，隨著表觀氣速增大，增大的量大部分轉化為小氣泡數，致使反應器內小氣泡增多，而只有部分轉化為大氣泡，但提高了大氣泡上升速度。



第三章鼓泡塔氣液兩相流的數值計算方法........25

3.1流體力學模型.......25

3.1.1歐拉法......25

3.1.2湍流模型...26

第四章分布器安裝高度對鼓泡塔內氣液兩相流流場的影響.......34

4.1數值模擬.......34

4.1.1建立鼓泡塔三維數學模型......34

第五章氣體表觀速度對鼓泡塔兩相流流場的影響.......53

5.1數值模擬......53

5.1.1建立數學模型......53



第五章氣體表觀速度對鼓泡塔兩相流流場的影響



本章應用CFD數值模擬方法模擬四種不同表觀氣速下鼓泡塔內部氣一液兩相流的流場，分析不同表觀速度對氣含率、液相速度、瑞流動能、瑞流動能耗散率的影響。通過CFD計算的結果，我們將氣含率、液相速度、瑞流動能、瑞流動能耗散率用圖片和圖表的形式呈現出來，這樣可以很直觀的分析鼓泡塔內部的流場情況，從而為設計出結構優化的鼓泡塔模型，為鼓泡塔的工業放大奠定一定理論基礎。



5.1數值模擬

我們首先確定鼓泡塔結構尺寸，然后建立三維數學模型；對己經建立的鼓泡塔三維模型進行進一步的網格劃分；根據鼓泡塔的反應組分體系，確定鼓泡塔反應工藝情況，對鼓泡塔進行數值模擬前處理；利用求解器求解反應體系；分析CFD最終計算的結果。

5.1.1建立數學模型

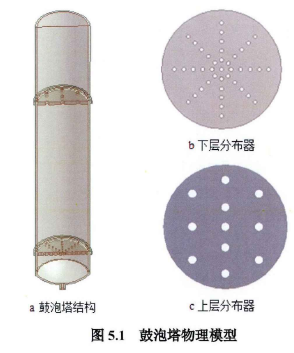

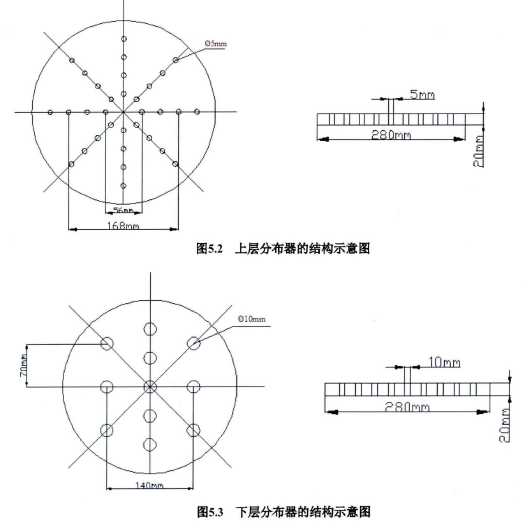

本章模擬的鼓泡塔三維結構示意圖如圖5.1所示。鼓泡塔高H為1500mm，直徑D為280mm；氣體速度入口至氣體分布器之間選用錐形擴張；上層分布器的開孔率為1.4%，孔徑為10mm，如圖5.2所示；下層分布器的開孔率為5.2%，孔徑為5mm如圖5.3所示。



第六章結論與展望



6.1結論

本文通過CFD數值模擬在第四章研究了鼓泡塔在不同分布器安裝高度下，其內部的流場情況，并在最佳安裝范圍內，分析了鼓泡的流體力學特性；在第五章研究了在不同表觀氣速下鼓泡塔氣液兩相流內部的流場，并分析了在最大氣速下鼓泡塔的流體力學行為，得到的結論如下：

（1）分布器的安裝高度保證氣含率最大時，不一定是分布器安裝高度的最佳位置；因?yàn)橐后w軸向速度很可能不是最大。綜合考慮氣含率與液相速度的值才能確定出分布器的安裝高度，這個高度既可以滿足一定的氣含率，也可以保證一定的液相速度，這是我們選擇分布器安裝高度的基本原則。分析CFD的計算結果得出：分布器的最佳安裝高度應該在200mm

（2）在雙層分布器的作用下，通過CFD計算四種不同表觀氣速對鼓泡塔氣液兩相流內部流場的影響結果，我們看出隨著表觀氣速的增大，塔體內的氣含率明顯升高、液相速度也隨著表觀氣速的增大而增大。

（3）鼓泡塔內的整體氣含率隨著時間的增加而增大，鼓泡塔中心處的氣含率增大速率較鼓泡塔周邊大，這是由于壁面摩擦阻力的削弱作用導致的。到達一定時間時，氣含率不再有明顯變化，此刻，整個鼓泡塔內的氣含率也達到最大，氣液得到了充分的反應，同時液體也獲得了較大的速度。

（4）液體的瑞流動能隨著時間的增加而增大，而軸線位置處瑞動能為最大；由于壁面摩擦阻力的作用，削弱了壁面附近液體的瑞流動能，使該處的瑞動能最低，甚至降為零。

（5）湍流動能耗散率與瑞流的動能的分布規律相似，瑞流動能大的地方，瑞流耗散率也大，反之亦然；液體較高的剪切變形率產生瑞流禍；大尺度的湍流渦產生較高的湍流動能，小尺度的湍流渦產生較高的瑞流動能耗散率；湍流動能耗散率大的區域，能量損失嚴重，優化這部分湍流結構，使得鼓泡塔獲得良好的節能效率。



6.2展望

本文完成了對鼓泡塔內氣液兩相流流場的數值模擬與分析，在研宄過程中，我們得出了影響鼓泡塔流體力學行為的兩個重要因素：分布器及氣體表觀氣速。我們對比了不同分布器安裝高度下鼓泡塔塔體內的流場以及不同表觀氣速下，鼓泡塔塔體的流體力學行為，對鼓泡塔反應器的優化設計及工業放大奠定了一定的理論基礎。由于計算機的配置原因以及研宄方法的應用，對鼓泡塔的流體力學行為可能還沒有充分了解完全，或者結果缺乏一定的實驗理論支撐，因此本文還需要對一下內容進行完善。


參考文獻:

[1] 趙陸海波,廖波,王小泉,劉小浩,孫予罕.  不同分布器對鼓泡塔氣液兩相流影響的CFD模擬[J]. 現代化工. 2012(11)
[2] 李良超,王嘉駿,顧雪萍,馮連芳.  鼓泡塔內氣含率分布與流場的CFD模擬[J]. 中國科技論文在線. 2008(12)
[3] 李光,楊曉鋼,蔡清白,戴干策.  CFD優化大型淺層鼓泡塔管式氣體分布器結構[J]. 中國科技論文在線. 2008(12)
[4] 郭航,趙建福,律翠萍,萬士昕,吳峰,葉芳,馬重芳.  短時微重力條件下燃料電池性能實驗研究[J]. 工程熱物理學報. 2008(05)
[5] 羅瀟,劉平樂,羅和安.  氣液鼓泡床內的液體流速分布[J]. 化工學報. 2006(07)
[6] 楊偉,顧明,陳素琴.  計算風工程中k-ε模型的一類邊界條件[J]. 空氣動力學學報. 2005(01)
[7] 靳海波,楊索和,佟澤民.  γ射線透射技術測量氣液鼓泡塔內氣含率的軸向分布[J]. 化工學報. 2004(09)
[8] 呂術森,陳雪莉,于廣鎖,于遵宏.  應用電導探針測定鼓泡塔內氣泡參數[J]. 化學反應工程與工藝. 2003(04)
[9] 張同旺,靳海波,何廣湘,佟澤民,朱建華.  加壓大型鼓泡床反應器中氣泡上升速率的研究[J]. 石油化工. 2003(02)
[10] 李福田,倪浩清.  工程湍流模式的研究開發及其應用[J]. 水利學報. 2001(05)
